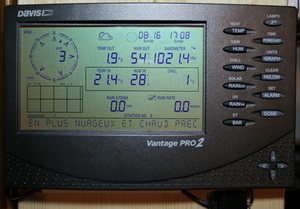

La station météo avec les sondes de mesure Console station météo Vantage Pro 2

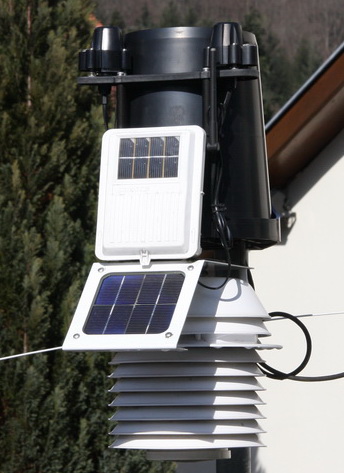

La station météo sans fil Vantage Pro 2 avec son abri
anti rayonnement blanc et sa ventilation active.
Dans l'abri blanc un capteur d'humidité et de température,
en haut les capteurs de mesure de l'indice UV et du rayonnement solaire.
Les données sont émissent via le transmetteur de la base.
La console réceptionne les données via la liaison radio et est reliée au PC par une liaison série.
La console peut être programmée pour réceptionner jusqu'à 8 transmetteurs différents.
Pour cette station 3 transmetteurs : 1-anémomètre, 2-base et 3-foliaire.

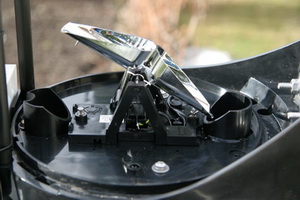

Les augets du pluviomètre
Le contrepoids avec son aimant actionne le relais après chaque basculement des augets du pluviomètre.
Pour le réglage voir méthode

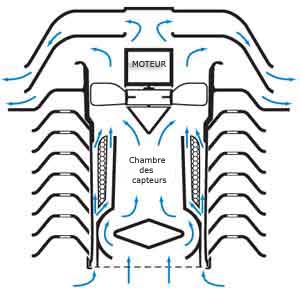

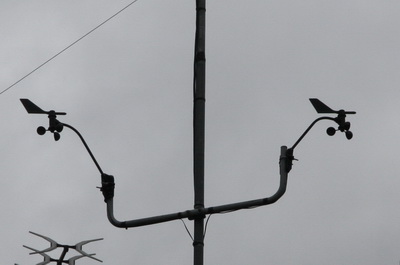

Principe de la ventilation active Anémomètre
Un capteur solaire charge l'accumulateur, celui-ci alimente le ventilateur aussi longtemps que l'énergie est disponible. La ventilation active permet d'avoir des mesures plus précises et instantanées dans la période des températures élevées. Sur le toit l'anémomètre / girouette se trouve à 10 mètres du sol.
Vue la grande distance entre la base et l'anémomètre, la liaison est faite avec le transmetteur pour anémométre.
Nota : La liaison entre l'anémomètre et le transmetteur de la base peut être câblée.

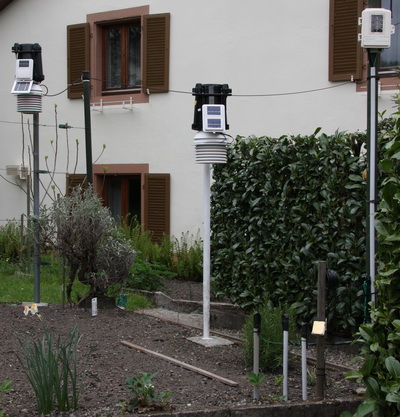

Les transmetteurs radio Vue d'ensemble et les sondes spéciales
La fréquence d'émission pour l'Europe est de 868,350 MHz.
La portée radio est d'environ 300 m à l'extérieur en champs libre,
en réelle, elle est environ de 30 à 120 m, lorsqu'il y a des obstacles comme murs, arbres, feuillage.

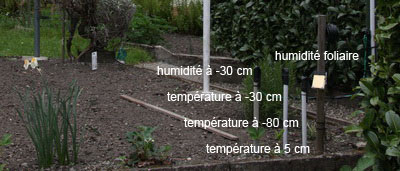

Les sondes spéciales
A droite et ci-dessous, les sondes d'humidité et de température à moins 30 cm, de température à moins 80 cm,
de température à 5 cm du sol et la sonde d'humidité foliaire.
