Méthode de contrôle et étalonnage du pluviomètre Davis Vantage Pro 2 Deutsche-Version
1- Principe
Contrôler que le basculement d'un auget après remplissage est égal à 0,2 mm d'eau au m².
Pour information, la période de rafraîchissement est de 10 secondes, tous les basculements pendant cette période sont mémorisés et transmis vers la console, sauf si erreur de transmission.
2- Caractéristiques

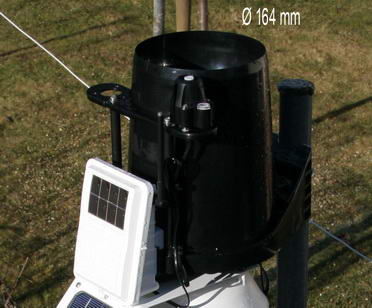

a- Diamètre du pluviomètre 164 mm donne une surface de 211,24 cm² (Pi*D²/4)

b- Le contenu d'un auget représente une hauteur de pluie de 0,2 mm / m²
est équivalent à un volume de 4,22 cm3 ou 4,22 ml (millilitre).
Volume d'eau = surface du pluviomètre x hauteur de pluie.

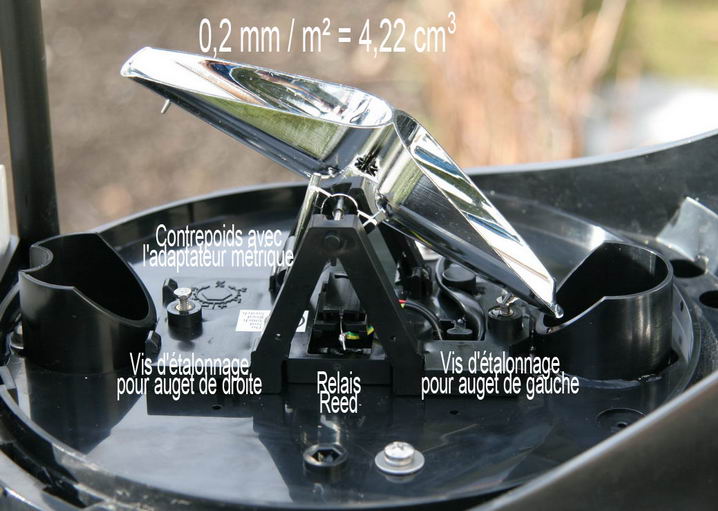

L'adaptateur pour la mesure métrique (0,2 mm) doit être mis en place sur le contrepoids.
Sur la photo l'indication Davis pour le réglage n'est pas bien explicite.

En dévissant sens anti-horaire (sens + %), l'affichage de la hauteur de pluie augmentera sur la console.

En vissant sens horaire (sens - %), l'affichage de la hauteur de pluie diminuera sur la console.
3- Matériel utilisé pour l'étalonnage 4- Mise à niveau
1 niveau à eau
1 clé plate de 4,5 mm ou une petite clé à molette
1 pipette de contenance 25 cm 3 graduation de 0,2 (ou seringue, ou autre...) 		Mettre à niveau le pluviomètre, il doit être rigide sur son support, éviter toute vibration pour ne pas provoquer de basculement intempestif pendant les mesures.
5- Ne pas prendre en compte les mesures sur la console
Débrancher le câble du pluviomètre de l' ISS.


6- Procédure de contrôle
Démonter l'entonnoir, repérer l'auget qui est en position haute, remonter et verrouiller l'entonnoir avec délicatesse.

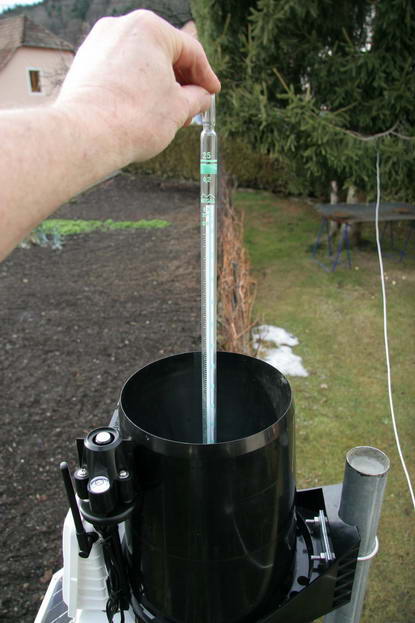

Avec la pipette laisser glisser les gouttes sur la paroi près du trou au bas de l'entonnoir.

Au basculement de l'auget, lire le volume d'eau écoulé de la pipette.

Si la valeur lue est supérieure à 4,22 cm 3 la mesure de la hauteur de pluie retarde.

Si la valeur lue est inférieure à 4,22 cm 3 la mesure de la hauteur de pluie avance.

Faire plusieurs essais avant de passer à l'étalonnage.

7- Etalonnage
Refaire les essais de remplissage de l'auget avec la pipette.

Pour modifier l'étalonnage :

Démonter l'entonnoir, visser ou dévisser par 1/6 de tour, remettre l'entonnoir et refaire un essai jusqu'à atteindre la valeur de 4,2 cm 3 pour les 2 augets.

Retoucher toujours la vis du côté opposé de l'auget à étalonner.

Voir les photos ci-dessous
a- Après basculement, le volume d'eau reçu par l'auget est

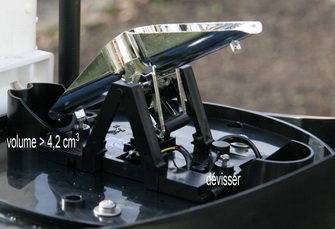

supérieur à 4,2 cm 3, dévisser du côté opposé 		c- Après basculement, le volume d'eau reçu par l'auget est
supérieur à 4,2 cm 3, dévisser du côté opposé

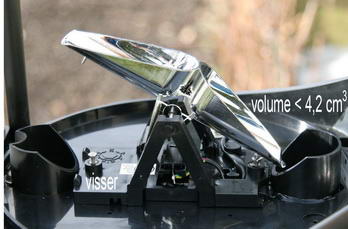

d- Après basculement, le volume d'eau reçu par l'auget est

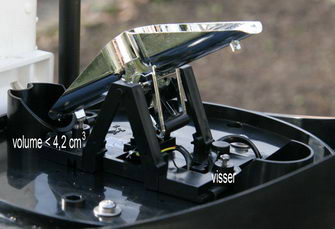

inférieur à 4,2 cm 3, visser du côté opposé 		d- Après basculement, le volume d'eau reçu par l'auget est
inférieur à 4,2 cm 3, visser du côté opposé
